自定义图形

自定义图形类型是用户通过编写图形绘制代码进行自定义图形展示, 相关数据还是通过数据配置进行然后系统获取到数据后传入到自定义代码函数中, 在自定义代码中根据获取到的数据进行图形展示.

创建自定义图形逻辑​

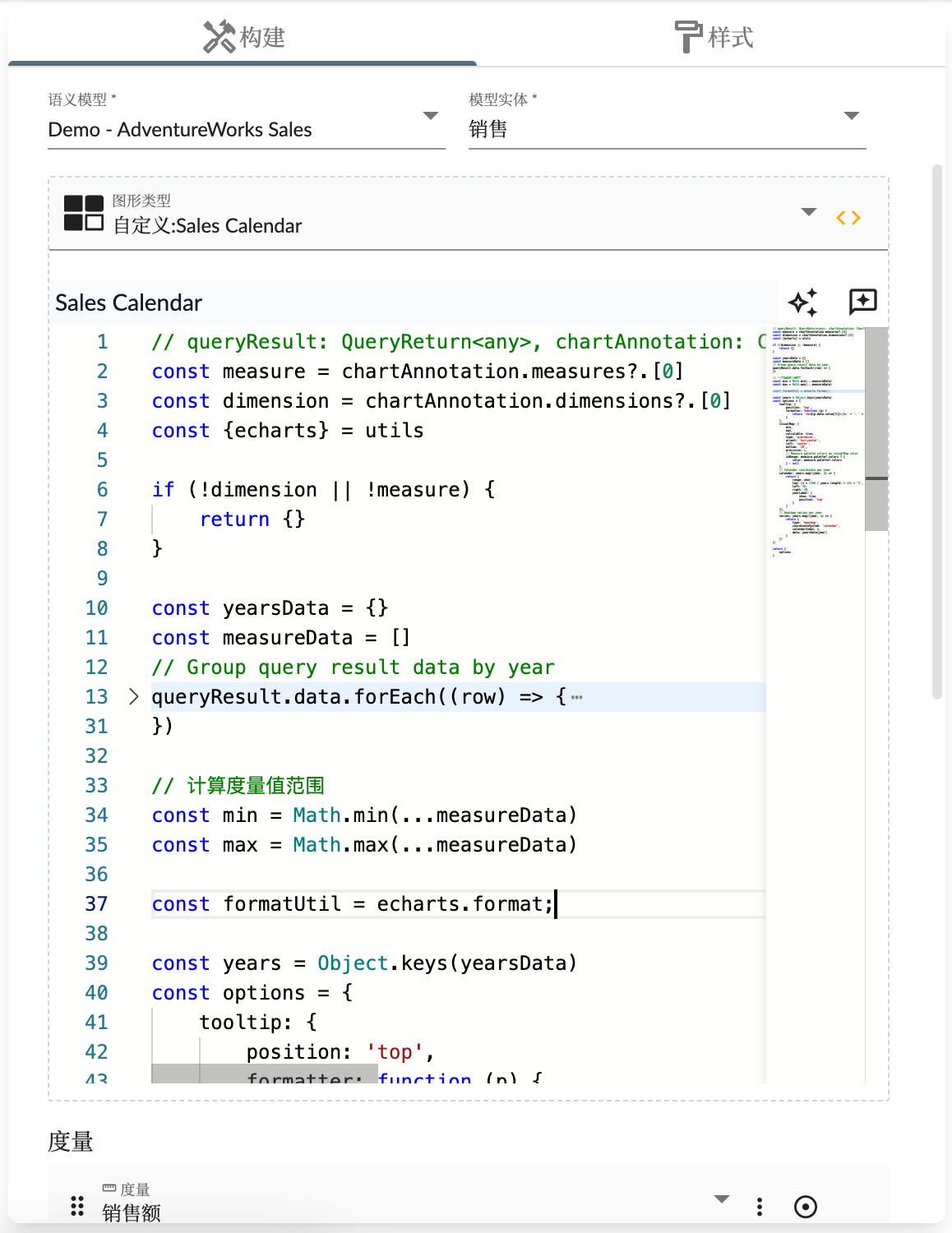

创建图形组件, 选择图形类型为 自定义图形, 点击代码编辑按钮打开自定义图形逻辑代码编辑器, 在代码编辑器中编写自定义 ECharts 图形计算逻辑.

自定义图形逻辑
自定义图形逻辑

自定义图形名称​

自定义图形名称是图形组件的名称, 用于在故事仪表板中展示, 也是图形类型的唯一标识.

自定义图形函数​

自定义图形的逻辑代码将被作为一个计算函数被图形组件所执行，该函数的参数和范围结果类型如下：

  • queryResult 类型为
    {
      status: 'OK',
      data: any[],
      schema: {
        rows?: {
          name: string,
          label?: string
          dataType: string
        }[],
        columns: {
          name: string,
          label?: string
          dataType: string
        }[]
      }
    }
    代表数据结果;
  • chartAnnotation 图形配置信息
  • entityType 多维数据集类型
  • locale 当前语言环境
  • chartsInstance ECharts 图形实例
  • utils 工具函数集

自定义逻辑需要返回结果中包含：

  • options: ECharts 图形的 Option 配置对象
  • onClick: 图形点击事件的响应函数，返回事件和相关切片器
const { getEntityHierarchy, getPropertyCaption } = utils;

return {
  options: {
    // ECharts 图形配置
  },
  /**
   * 响应点击事件，返回事件和相关切片器
   *
   * @Optional
   * @param {object} event ECharts 事件
   */
  onClick: (event) => {
    //
    return {
      ...event,
      event: event.event.event,
      slicers: [
        {
          dimension: chartAnnotation.dimensions[0],
          members: [
            {
              value: event.data[getEntityHierarchy(chartAnnotation.dimensions[0]).name],
              caption: event.data[getPropertyCaption(getEntityHierarchy(chartAnnotation.dimensions[0]))]
            }
          ]
        }
      ]
    }
  }
}

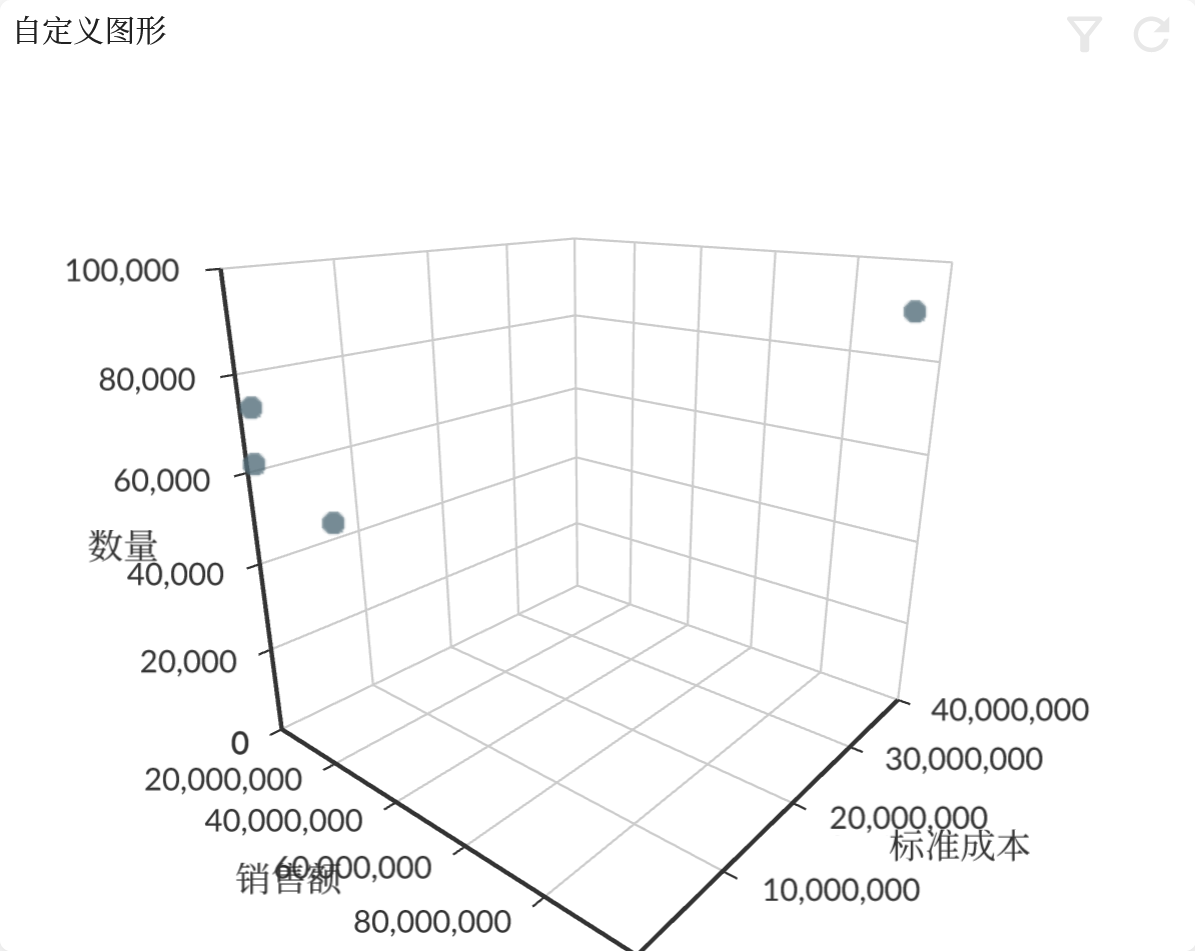

下面举例来看, 下面逻辑可以将数据展示为 3D 散点图:

const xName = entityType.properties[chartAnnotation.measures[0].measure].label
const yName = entityType.properties[chartAnnotation.measures[1].measure].label
const zName = entityType.properties[chartAnnotation.measures[2].measure].label

var symbolSize = 10;
var options = {
    grid3D: {},
    xAxis3D: {
        name: xName
    },
    yAxis3D: {
        name: yName
    },
    zAxis3D: {
        name: zName
    },
    dataset: {
        dimensions: [
            chartAnnotation.dimensions[0].dimension,
            ...chartAnnotation.measures.map(item => item.measure)
        ],
        source: queryResult.data
    },
    series: [
        {
            type: 'scatter3D',
            symbolSize: symbolSize,
            encode: {
                x: chartAnnotation.measures[0].measure,
                y: chartAnnotation.measures[1].measure,
                z: chartAnnotation.measures[2].measure,
                tooltip: [0, 1, 2, 3]
            }
        }
    ]
};

return {
  options
}

在分析图形的属性设置界面里需要配置一个 Dimension 和三个 Measure 字段.

Middle

自定义响应图形事件​

自定义图形逻辑传入了 ECharts 的图形实例，所以可以通过 ECharts 的事件机制来响应图形的各类事件，下面是一个响应 updateAxisPointer 事件的例子：

// 移除已有事件回掉函数，防止重复处理（因为自定义逻辑由于数据变化会重复执行）
chartsInstance?.off('updateAxisPointer')
chartsInstance?.on('updateAxisPointer', function (event) {
  const xAxisInfo = event.axesInfo[0];
  if (xAxisInfo) {
    const dimension = xAxisInfo.value + 1;
    chartsInstance.setOption({
      series: {
        id: 'pie',
        label: {
          formatter: '{b}: {@[' + dimension + ']} ({d}%)'
        },
        encode: {
          value: dimension,
          tooltip: dimension
        }
      }
    });
  }
});

附录​

utils 工具函数集

函数名说明
echartsECharts 工具集
getEntityHierarchy获取实体层级结构
getEntityProperty获取实体的属性
getPropertyCaption获取属性的显示名称
getDefaultHierarchy获取维度的默认层次结构
stringifyProperty字符串化字段标识

示例​

相关代码是

let progress = queryResult.data[0][chartAnnotation.measures[1].measure] / queryResult.data[0][chartAnnotation.measures[0].measure] * 100
return {
  options: {
    textStyle: {
        fontStyle: 'italic'
    },
    series: [
      {
        type: 'gauge',
        center: ['50%', '60%'],
        startAngle: 180,
        endAngle: 0,
        min: 0,
        max: 100,
        splitNumber: 10,
        radius : '98%',
        itemStyle: {
          shadowColor: 'rgba(0,138,255,0.45)',
          shadowBlur: 10,
          shadowOffsetX: 2,
          shadowOffsetY: 2
        },
        progress: {
          show: true,
          roundCap: true,
          width: 18
        },
        pointer: {
          icon: 'path://M2090.36389,615.30999 L2090.36389,615.30999 C2091.48372,615.30999 2092.40383,616.194028 2092.44859,617.312956 L2096.90698,728.755929 C2097.05155,732.369577 2094.2393,735.416212 2090.62566,735.56078 C2090.53845,735.564269 2090.45117,735.566014 2090.36389,735.566014 L2090.36389,735.566014 C2086.74736,735.566014 2083.81557,732.63423 2083.81557,729.017692 C2083.81557,728.930412 2083.81732,728.84314 2083.82081,728.755929 L2088.2792,617.312956 C2088.32396,616.194028 2089.24407,615.30999 2090.36389,615.30999 Z',
          length: '75%',
          width: 16,
          offsetCenter: [0, '5%']
        },
        axisLine: {
          roundCap: true,
          lineStyle: {
            width: 18
          }
        },
        axisTick: {
          splitNumber: 2,
          lineStyle: {
            width: 2,
            color: '#999'
          }
        },
        splitLine: {
          length: 6,
          lineStyle: {
            width: 3,
            color: '#999'
          }
        },
        axisLabel: {
          distance: 20,
          color: '#999',
          fontSize: 20
        },
        title: {
          show: false
        },
        detail: {
          backgroundColor: '#fff',
          borderColor: '#999',
          borderWidth: 2,
          width: '90%',
          lineHeight: 40,
          height: 40,
          borderRadius: 8,
          offsetCenter: [0, '35%'],
          valueAnimation: true,
          formatter: function (value) {
            return '{value|' + value.toFixed(1) + '}{unit|%}';
          },
          rich: {
            value: {
              fontSize: 50,
              fontWeight: 'bolder',
              color: '#ffab00'
            },
            unit: {
              fontSize: 20,
              color: '#999',
              padding: [0, 0, -10, 10]
            }
          }
        },
        data: [
          {
            value: progress
          }
        ]
      }
    ]
  }
}
