桑基图
桑基图 (Sankey Diagram)，是一种特定类型的流图，用于描述一组值到另一组值的流向。
桑基图的特点如下：
- 起始流量和结束流量相同，所有主支宽度的总和与所有分出去的分支宽度总和相等，保持能量的平衡；
- 在内部，不同的线条代表了不同的流量分流情况，它的宽度成比例地显示此分支占有的流量；
- 节点不同的宽度代表了特定状态下的流量大小。
创建桑基图有两个数据展示方式:
- 多个维度之间的流量关系.
- 一个维度层次结构的流量关系.
多维度之间

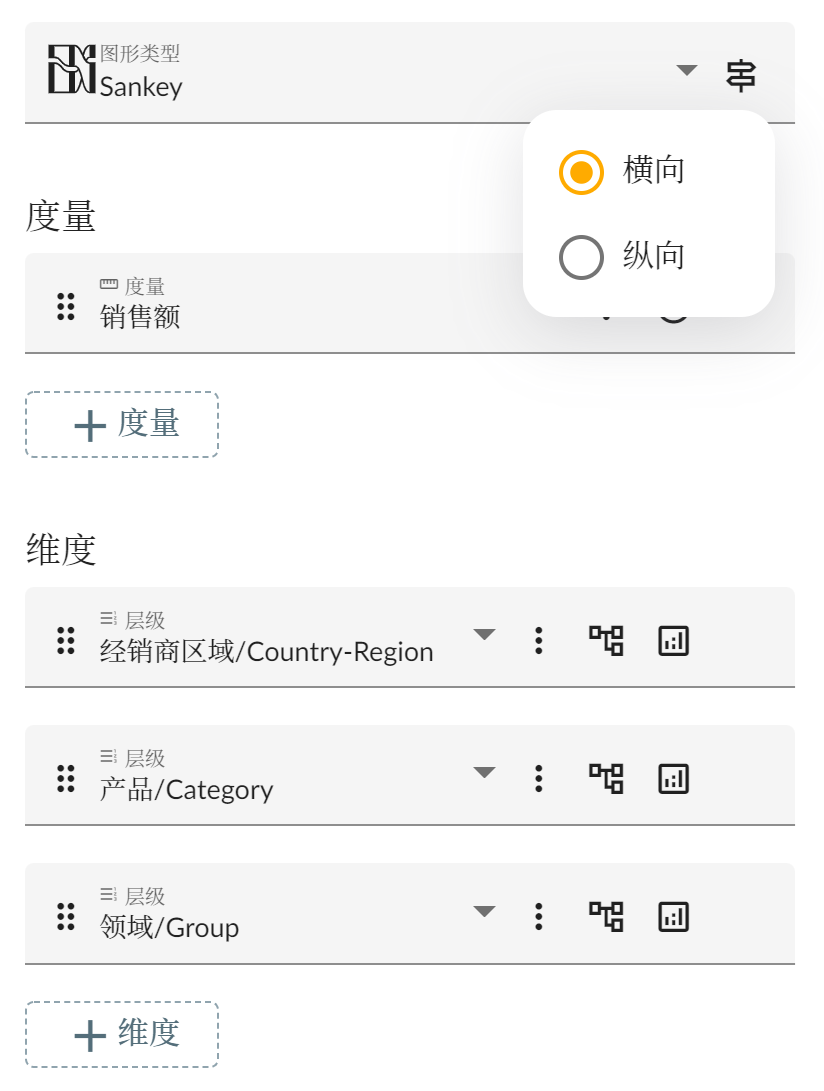

选择图形类型为桑基图 (Sankey), 并设置一个度量, 和多个维度.

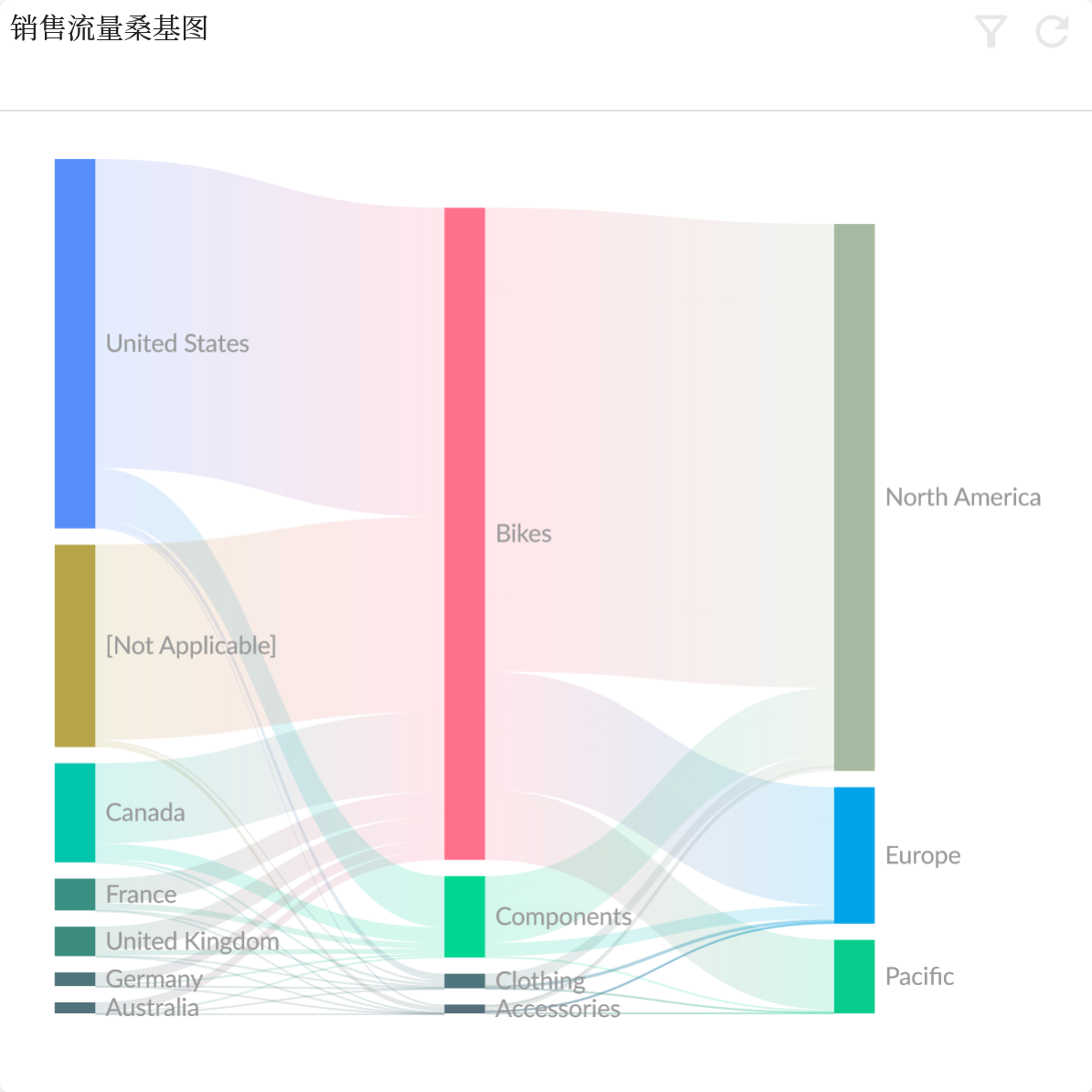

这种方式展现的是不同维度成员之间的度量关系.
图形方向
可以设置图形的方向属性改变桑基图的横向或纵向显示.
一个维度层次结构
还可以为桑基图只设置一个层次结构的度量进行展示.

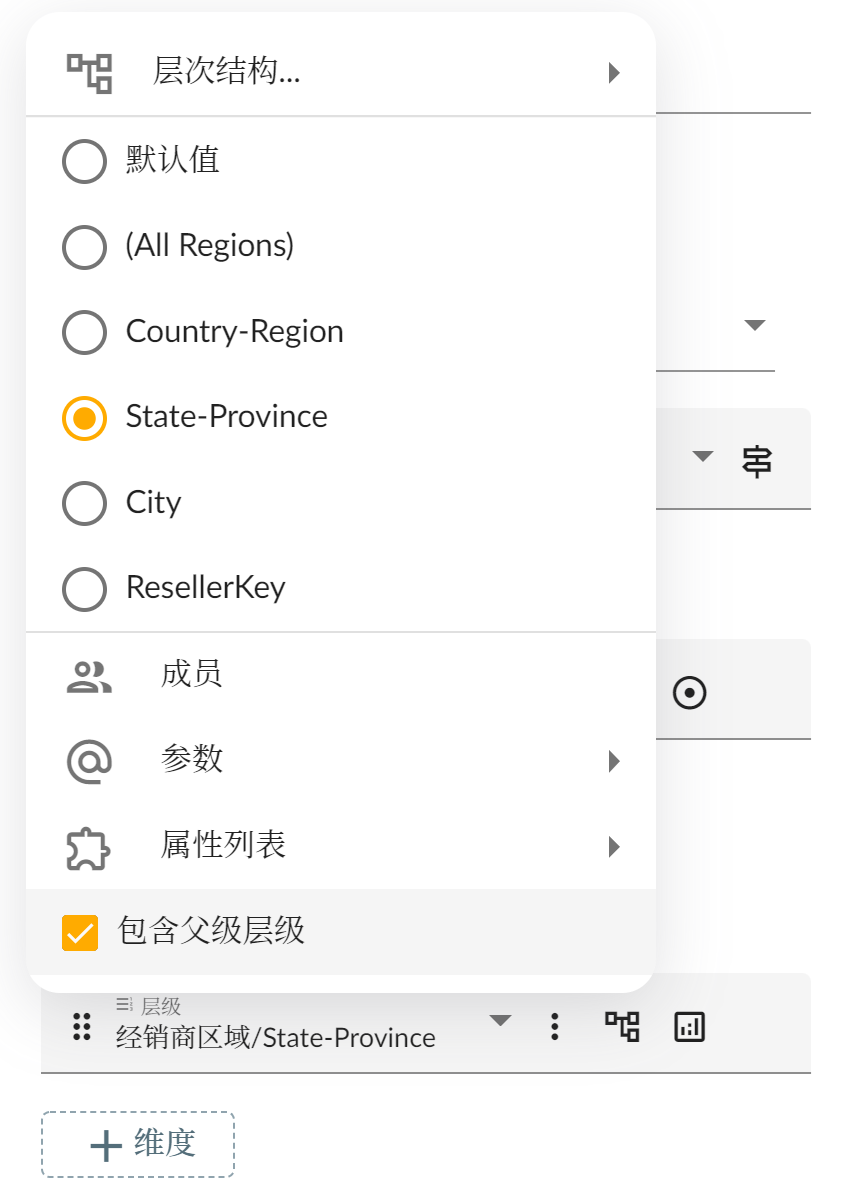

选择一个维度, 选择一个要展示的最细层级并设置其属性 包含父级层级, 数据将计算出此层级及其所有父级成员的层次结构数据.

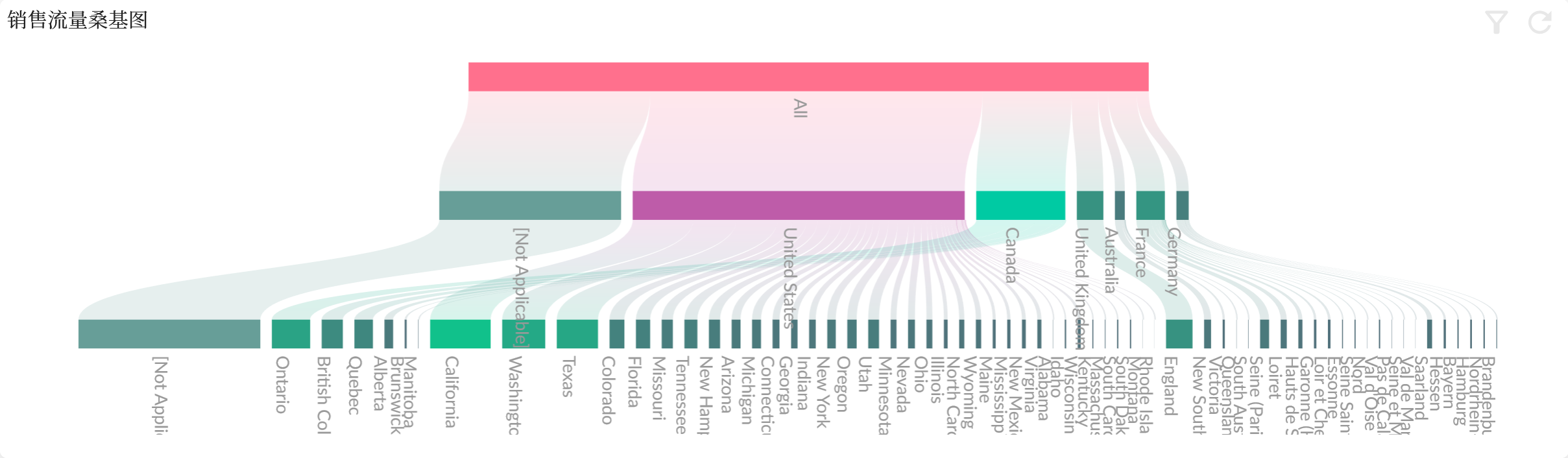

展示层次结构的桑基图:
